Caratteristiche
- protezione da sovratensioni tipo 2
- In = 20kA; Imax = 40kA
- scollegamento interno con dispositivo di segnalamento
- moduli ad innesto
- contatto di tele-segnalamento
| Articolo no. | 296.061.512 |
|---|---|
| Numéro-E | 808 418 000 |
| Specifiche tecniche | |
| Categoria di test | T2 |

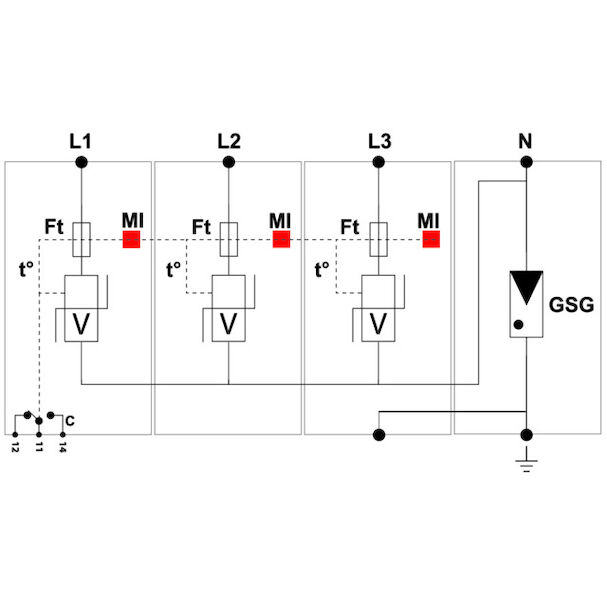

| Numero di poli | 3+1 |
| Dispersione corrente (Imax) | 40 |
| Tensione nominale AC | 230 |
| Tensione continua AC max. | 275 |
| Frequenza nominale [fn] | 50.0 - 60.0 Hz |
| Dispersione max. (8/20) µs [Imax] | 40 |
| Corrente impulsiva di dispersione nominale (8/20) | 80 |
| Livello di protezione [Up] | 1.25 |
| Livello di protezione mas. (a 5kA) | 0.9 |
| Corrente sequenziale [IF] | 0 |
| Capacité d'extinction actuelle [Ifi] | Unendlich kA eff |
| Tempo di risposta [ta] | 0 ns |
| TOV-tensione L-N [UT] | 335 V / 5 sec. |
| TOV-tensione N-PE [UT] | 1200 V / 300A / 200ms fest |
| Resistenza cortocircuito (Icw) | 10 |
| Segnalazione di guasto | Meschanisch, Rot |
| Temperatura esteso | -40.0 - 85.0 °C |
| Grado di protezione | IP20 |
| fusibile max. (gG) | 125 |
| Montaggio su | Hutschiene 35 mm |
| Materiale della scatola | |
| Segnalazione sul dispositivo | ottico |
| Contatto di segnalazione | Sì |
| Sezione di collegamento contatto di segnalazione. | 1.5 |
| Capacità di commutazione | 250 V / 0,5 A (AC) - 30 V / 2 A (DC) |
| Forma della rete | |

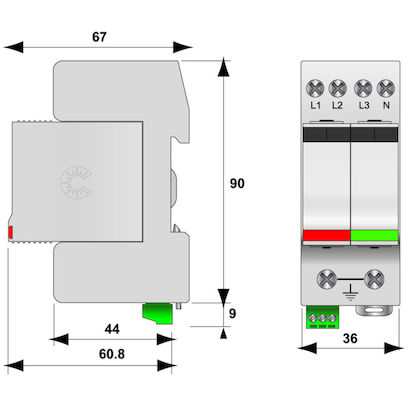

| Dimensione | 2 UM |
| Fusibile ausiliario integrato | No |
| Sezione nominale del conduttore | 1.5 - 10.0 mm² |
| Corrente di scarica max. [Imax] | 100 |
| Corrente nominale di scarica [In] | 20/Pol |
| Esecuzione dei poli | 4 |
| Con contatto telecomunicazioni | Sì |
| Tipo di montaggio | barra cieca 35 mm |
| Classe di prova tipo 2 | Sì |
| Grado di protezione (IP) | IP20 |
| Norme e Direttive | |
| Omologazione | VDE, ÖVE, UL |
| Norme di prova Germania | |
| Norme di prova internazionale | UL 1449 ed.3 |
| Norme di prova USA | IEC 61643-11 |
| Norme di prova Europa | EN 61643-11 |
| Specifiche commerciali | |
| Numero di tariffa doganale | 85363000 |
| paese di origine | NUL |
